ניתוח של-מערכות ניהול סוללות סיגריות אלקטרוניות (BMS): ליבה חיונית לתפעול יציב של מכשיר

Jul 08, 2026

ככל שמוצרי-סיגריות אלקטרוניות מתפתחים יותר ויותר לעבר טכנולוגיה חכמה, הסוללה התעלתה מתפקידה כמקור כוח בלבד והפכה למרכיב חיוני בתפעול הכולל של המכשיר. עם הפופולריות הגוברת של סיגריות אלקטרוניות-נטענות בשנים האחרונות, הבטחת ביצועי סוללה בטוחים, יציבים ויעילים הפכה למוקד מרכזי בעיצוב המוצר.

מערכת ניהול הסוללות (BMS) ממלאת תפקיד מרכזי בתהליך זה. משמש כ"רכזת ניהול החשמל" הפנימי של המכשיר, הוא מנטר את מצב הסוללה, שולט בטעינה ופריקה ופועל לצד שבב הבקרה הראשי לביצוע פונקציות הגנה שונות. למרות שמשתמשים ממעטים ליצור אינטראקציה ישירה עם ה-BMS, כמעט כל הסיגריות האלקטרוניות הנטענות המודרניות משתמשות במערכת ניהול כזו.

מאמר זה מספק -ניתוח מעמיק של-מערכות ניהול סוללות סיגריות אלקטרוניות, המכסה את הרכבן, עקרונות העבודה ומגמות הפיתוח העתידיות שלהן.

BMS ראשי תיבות של Battery Management System.

זו אינה סוללה עצמאית בעצמה, אלא מערכת אלקטרונית הכוללת שבבי בקרה, מעגלי זיהוי ורכיבי הגנה.

המשימה העיקרית שלו היא לנטר את מצב הפעולה של הסוללה בזמן אמת- ולנהל תהליכי טעינה, פריקה והגנה על סמך פרמטרים מוגדרים מראש.

ניתן לראות את ה-BMS כ"רכזת תיאום" המקשרת את הסוללה לשאר המכשיר; הוא קובע מתי טעינה יכולה להתרחש, מתי תפוקת הכוח חייבת להפסיק, וכיצד להגן על המכשיר בתנאים חריגים.

סיגריות E-משתמשות בדרך כלל בסוללות ליתיום-יון או ליתיום-פולימר.

בעוד שסוללות אלו מציעות יתרונות כמו צפיפות אנרגיה גבוהה, גודל קומפקטי ומשקל קל, הן חייבות לפעול בטווחי מתח, זרם וטמפרטורה ספציפיים.

ללא מערכת ניהול, שיטות טעינה לא מתאימות או תנאי הפעלה חריגים עלולים לסכן את תוחלת החיים של הסוללה או אפילו להוות סיכונים בטיחותיים.

כתוצאה מכך, כמעט כל הסיגריות האלקטרוניות הנטענות-המודרניות מצוידות ב-BMS כדי לנהל את כל תהליך אספקת החשמל בזמן אמת-.

למרות שהעיצובים משתנים לפי מוצר, ה-BMS בסיגריה אלקטרונית מורכבת בדרך כלל מהרכיבים הבאים:

שבב בקרה (MCU או IC ניהול ייעודי)
אחראי על קבלת נתוני סוללה ובקרת פעולת המכשיר על בסיס תכנות מוגדר מראש.

מודול זיהוי מתח
עוקב אחר תנודות מתח הסוללה בזמן אמת-כדי לקבוע אם הושגו מגבלות הטעינה או הפריקה.

מודול זיהוי נוכחי
מנטר זרמי טעינה ופריקה כדי להבטיח שהם נשארים בטווחי פעולה בטוחים. מודול זיהוי טמפרטורה
חלק מהמכשירים משתמשים בחיישני טמפרטורה כדי לנטר את סביבת הפעולה של הסוללה ולהפעיל אמצעי הגנה אם הטמפרטורות הופכות חריגות.

מודולים אלה פועלים יחד כדי להבטיח פעולה יציבה של מערכת אספקת החשמל כולה.

עבור סיגריות אלקטרוניות-תומכות בטעינת USB מסוג-C, ה-BMS שולט בכל תהליך הטעינה.

לאחר שהמכשיר מחובר למקור מתח, מערכת הניהול מבצעת את תהליך הטעינה שלב-אחר-שלב בהתאם לפרוטוקולים מוגדרים מראש.

זה כולל בדרך כלל:

הערכת המצב הנוכחי של הסוללה;
ויסות זרם טעינה;
ויסות מתח טעינה;
קביעה מתי לעבור לשלב הטעינה-של הטפטוף;
הפסקת הטעינה לאחר עמידה בתנאים שנקבעו מראש.

התהליך כולו אוטומטי, ואינו דורש התערבות נוספת של המשתמש.

לא ניתן לטעון סוללות ליתיום ללא הגבלת זמן.

חריגה ממתח התכנון לתקופה ממושכת עלולה לפגוע בביצועי הסוללה ואף להוות סיכונים בטיחותיים.

לכן, ה-BMS עוקב באופן רציף אחר מתח הסוללה.

כאשר המתח מגיע לגבול העליון שנקבע מראש, המערכת מפסיקה את הטעינה אוטומטית כדי למנוע כניסת אנרגיה נוספת.

פונקציה זו ידועה בשם Overcharge Protection.

זהו אחד ממנגנוני הבטיחות הבסיסיים בסיגריות אלקטרוניות- מודרניות.

תהליך הפריקה דורש ניהול בדיוק כמו תהליך הטעינה.

המשך הפעולה כאשר מתח הסוללה נמוך מדי עלול לפגוע בבריאות הסוללה.

כתוצאה מכך, כאשר רמת הסוללה מתקרבת לגבול התחתון הבטוח, ה-BMS מגביל את תפוקת הכוח של המכשיר.

משתמשים בדרך כלל יראו אזהרת סוללה-חלשה או יגלו שהמכשיר מפסיק לפעול באופן אוטומטי.

אמצעי הגנה זה מסייע למזער את השפלת הסוללה הנגרמת על ידי פריקה מוגזמת.

סיגריות אלקטרוניות דורשות כמות מסוימת של זרם כדי להפעיל את סליל המרסס במהלך הפעולה.

אם תקלה גורמת לעלייה חריגה בזרם, היא עלולה להפעיל עומס יתר על הרכיבים.

לכן, ה-BMS עוקב באופן רציף אחר זרם המוצא.

לאחר זיהוי זרם חריג, המערכת עשויה להפחית את הפלט או לנתק את החשמל לחלוטין כדי למנוע בעיות נוספות.

מנגנון זה ידוע בשם Overcurrent Protection.

הטמפרטורה היא גורם קריטי המשפיע על ביצועי סוללת הליתיום.

חלק מהסיגריות האלקטרוניות- כוללות חיישני טמפרטורה הממוקמים ליד הסוללה.

אם הטמפרטורה חורגת מהטווח שנקבע מראש, המערכת עשויה:

השהה את פלט הכוח;
הפחת את כוח ההפעלה;
תפסיק לטעון. סוג זה של ניהול תרמי עוזר למכשיר לפעול בתנאים אופטימליים תוך הפחתת ההשפעה של סביבות-בטמפרטורה גבוהה.

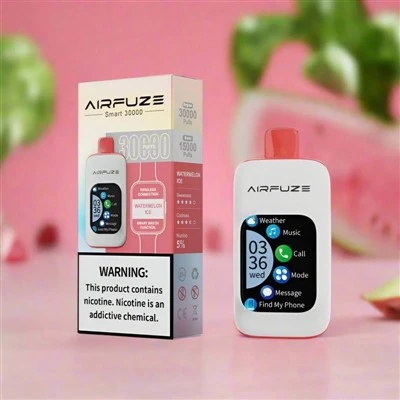

בשנים האחרונות, מספר הולך וגדל של-סיגריות אלקטרוניות שילבו מסכי תצוגה.

משתמשים יכולים לראות ישירות את אחוז הסוללה הנותר או סמל סוללה גרפי.

נתונים אלה נגזרים בדרך כלל מניטור-בזמן אמת על ידי ה-BMS.

מערכת הניהול מחשבת באופן רציף את מתח הסוללה ומשתמשת באלגוריתמים כדי להעריך את הטעינה הנותר, ומשדרת מידע זה למודול בקרת התצוגה.

לכן, המידע על רמת הסוללה המוצג על המסך מקורו למעשה מהנתונים המנוהלים על ידי ה-BMS.

סיגריות אלקטרוניות בדרך כלל כוללות לא רק BMS אלא גם שבב בקרה ראשי שאחראי על ויסות פלט האטומיזציה.

שני המרכיבים מחליפים מידע.

לְדוּגמָה:

ה-BMS מספק:

מצב הסוללה;
טמפרטורת הסוללה;
נתוני מתח;

בהתבסס על נתונים אלה, שבב הבקרה הראשי קובע:

האם לאפשר הפעלה;
כוח המוצא הנוכחי;
האם להיכנס למצב-חיסכון בחשמל.

יחד, שתי המערכות הללו יוצרות פלטפורמת בקרה אלקטרונית שלמה.

בשנים האחרונות, חלק מהמוצרים החלו לאמץ פתרונות ניהול חכמים יותר.

דוגמאות כוללות:

הערכת רמת סוללה מדויקת יותר;
ניטור טמפרטורה גרגירי יותר;
בקרת טעינה יציבה יותר;
זיהוי אנומליות מקיף יותר.

בעתיד, ככל שתתקדם טכנולוגיית שבבים-נמוכים, ה-BMS עשוי לשלב חיישנים נוספים כדי להשיג ניהול אנרגיה חכם עוד יותר.

עם זאת, עבור סיגריות אלקטרוניות, עיצובים עדיין חייבים לאזן גורמים כגון גודל, עלות וצריכת חשמל.

סיגריות אלקטרוניות- מודרניות התפתחו ממכשירי חימום פשוטים לאלקטרוניקה קומפקטית המשלבת סוללות, צגים, שבבים ורכיבים אלקטרוניים שונים אחרים.

ככל שהפונקציונליות מתרחבת, החשיבות של ניהול צריכת החשמל הופכת בולטת יותר ויותר.

ה-BMS אחראי לא רק להגנת הסוללה אלא גם להשפעה על זמן הריצה של המכשיר, יעילות הטעינה, פונקציונליות התצוגה והיציבות הכללית.

זה הפך למרכיב הכרחי בתוך-סיגריות אלקטרוניות ומשמש כאינדיקטור מרכזי לאיכות עיצוב המוצר.

מערכת ניהול הסוללות האלקטרונית-(BMS) היא פתרון ניהול מקיף האחראי על ניטור סוללות, בקרת טעינה/פריקה והגנה על בטיחות. הוא מנהל את תהליך הטעינה ואת מצב ההפעלה של המכשיר על ידי ניטור פרמטרים מרכזיים-כגון מתח, זרם וטמפרטורה-בזמן אמת, תוך הפעלת מנגנוני הגנה מפני טעינת יתר,-פריקת יתר, זרם יתר או טמפרטורה קיצונית בעת הצורך.

ככל ש-סיגריות אלקטרוניות מתפתחות יותר ויותר לעבר טכנולוגיה חכמה ואלקטרוניקה צריכה, החשיבות של מערכת ניהול הסוללות (BMS) ממשיכה לגדול. במבט קדימה, המערכת צפויה לעבור אופטימיזציה נוספת בניהול צריכת חשמל, יעילות אנרגטית ואמינות המכשיר, ובכך לספק תמיכה יציבה וסטנדרטית יותר לניהול צריכת חשמל עבור סיגריות אלקטרוניות.
